在2010年6月24日iPhone4发布的数个小时后,就有美国网友在专业论坛上发布消息,称iPhone4引以为傲的边框天线设计存在致命缺陷,在用户用手紧握iPhone4的时候,其移动网络的信号就会在数分钟内完全衰减到无法通话的水平。起初,不少看到消息的网友还认为这不过是个别现象,但当有用户上传了iPhone4信号衰减全过程的视频后才引起了各方的高度关注。此事件即为“天线门”事件，自2010年始,国内外发生了多次”天线门”事件, 使得消费者对于终端天线性能的关注达到了前所未有的高度，手机类移动设备如果辐射性能不好，将产生信号不好、语音通话质量差、容易掉线等多方面的问题，用户使用不方便，生产制造商也会遭到投诉。OTA测试可以帮助终端天线厂商了解天线性能以及整机辐射性能，进而优化设计。

OTA-Over The Air（空中性能测试），与传导测试相对应，是放置在特定微波暗室内的移动终端主动发射无线信号，并与暗室外的综测仪进行通信，进行空间三维测量，得到移动终端产品的辐射功率和接收灵敏度。OTA 测试着重进行整机辐射性能方面的测试，验证无线设备和网络的连接能力以及终端使用者对辐射和接收性能的影响。

OTA的测试方法有大圆切法及圆锥切法：

使用大圆切法的系统被称为组合轴系统，两个旋转轴相互结合在一起，是在Theta轴定位器基础之上加装Phi轴定位器，测量天线固定不动，移动台在两个正交轴上按照一定的顺序旋转。

使用圆锥切法的测试系统被称为分布轴系统，两个旋转轴相互独立，测量天线围绕Theta轴转动，EUT围绕Phi轴转动。测量天线在移动台上方和下方多个位置依次进行测量。

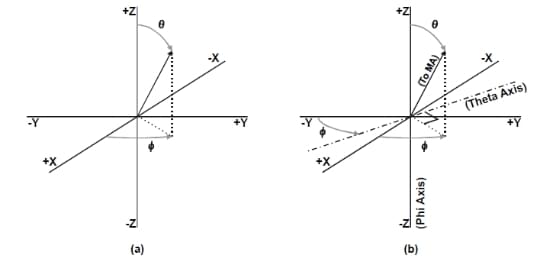

OTA测量可得到一个以旋转中心为圆心的三维球面上的辐射性能，三维坐标定义如下。Phi轴即为Z轴，Theta角定义为测量点与Z轴之间的夹角，Phi角定义为测量点在XY平面上的投影与+X轴之间的夹角。

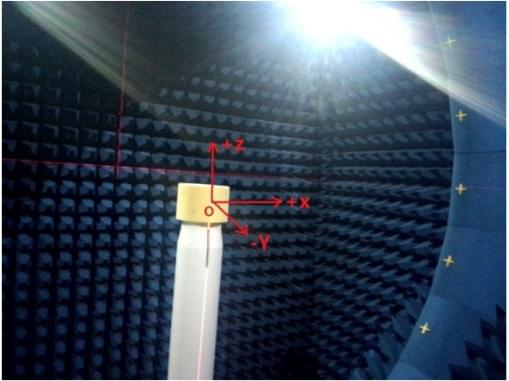

实验室SATIMO SG24-L测试系统的测量系统的三维坐标如下图，测试工程师面对样品排放支架，正对面是+Y轴，右手边是+X轴，正上方是+Z轴。

当我们查看有源测试二维辐射方向图时，Azimuth=0表示XOZ平面；Azimuth=90表示YOZ平面; H-Plane表示XOY面。

当我们查看无源测试二维辐射方向图时，Phi=0表示XOZ平面；Phi=90表示YOZ平面; Theta=90表示XOY平面，即与地面平行的水平面。原文转自：巴伦原创
