辐射骚扰主要是指能量以电磁波的形式由源发射到空间，或能量以电磁波形式在空间传播的现象。辐射骚扰是电磁兼容的重要内容，也是测试最不容易通过且最难整改的项目。辐射骚扰超标的产品可能引起周围装置、设备或系统性能降低，干扰信息技术设备或其他电子产品的正常工作，并对人体造成一定危害。手机是我们平时接触最多的电子设备，其辐射骚扰已越来越引起技术工程人员和测试人员的关注。大多情况下，对于手机CE认证中辐射骚扰测试超标，一般会围绕机壳，端口，电路或线缆进行整改，然而辐射测试超标的因素远不止于此。下面我们通过一个实例，去了解一个我们平时在整改过程中不太会关注的因素—就是手机电池电量。

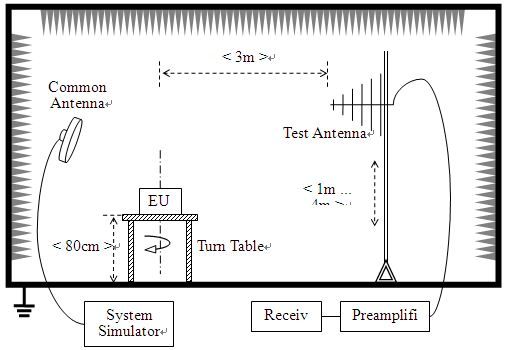

   近期我们接到一个手机做辐射骚扰摸底测试的案子，测试模式为手机连接充电器并与综合测试仪建立通信连接，测试过程中充电器上电，手机其他功能和软件处于关闭。我们分别在手机电量为10%，50%，90%，85%，5%和100%时进行辐射骚扰测试，六种情况下除手机电量不同外，其他条件保持不变，测试场景布置如下：

具体测试步骤如下：

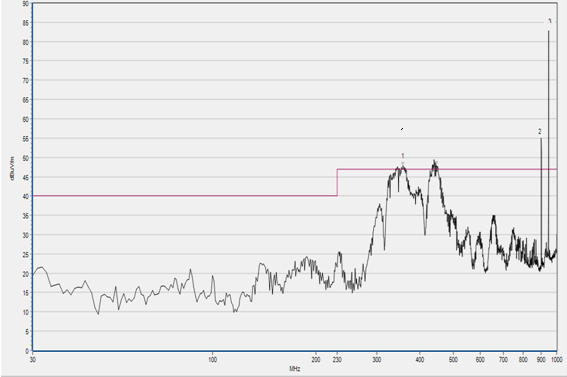

1. 当手机电池电量为10%时，其辐射骚扰测试结果Fail，测试数据如下：

（Plot A：图中2，3号频点属于正常通信上下行频率，依据标准被豁免）

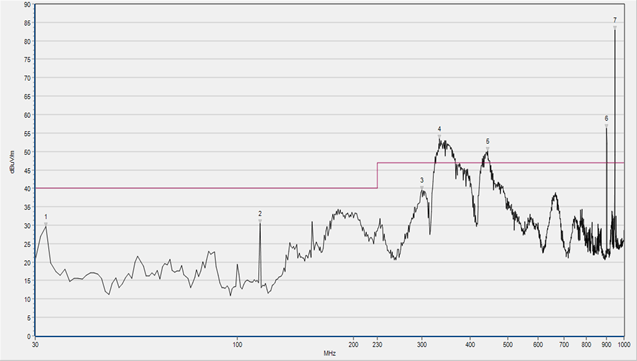

2. 当手机电池电量为50%时，其辐射骚扰测试结果Fail，测试数据如下：

（Plot B：图中6，7号频点属于正常通信上下行频率，依据标准被豁免）

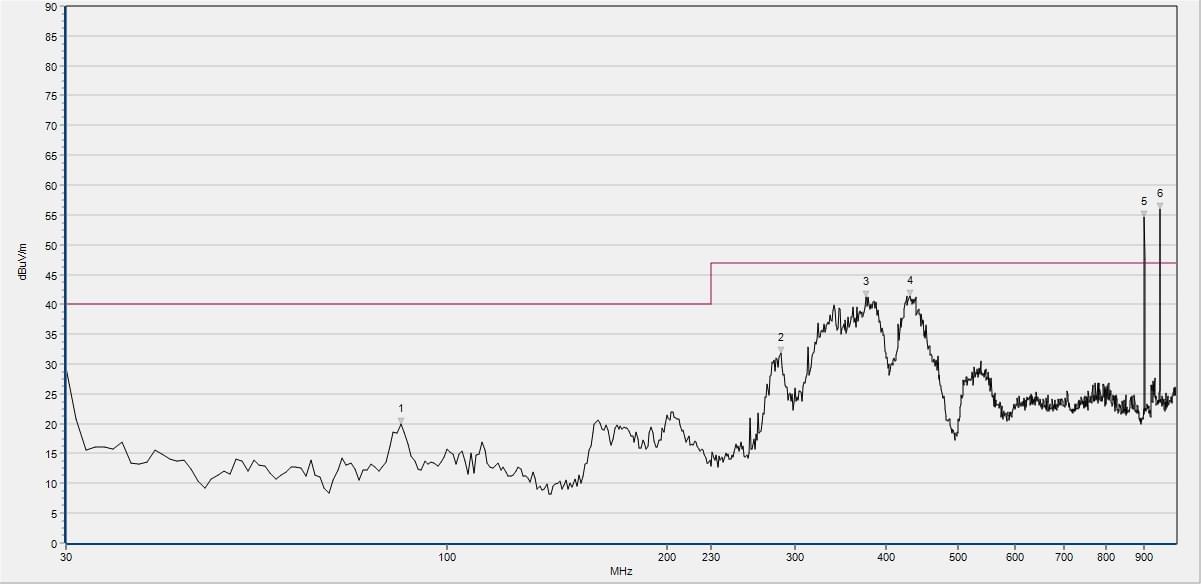

3. 当手机电池电量为90%时，其辐射骚扰测试结果pass，测试数据如下：

（Plot C：图中6，7号频点属于正常通信上下行频率，依据标准被豁免）

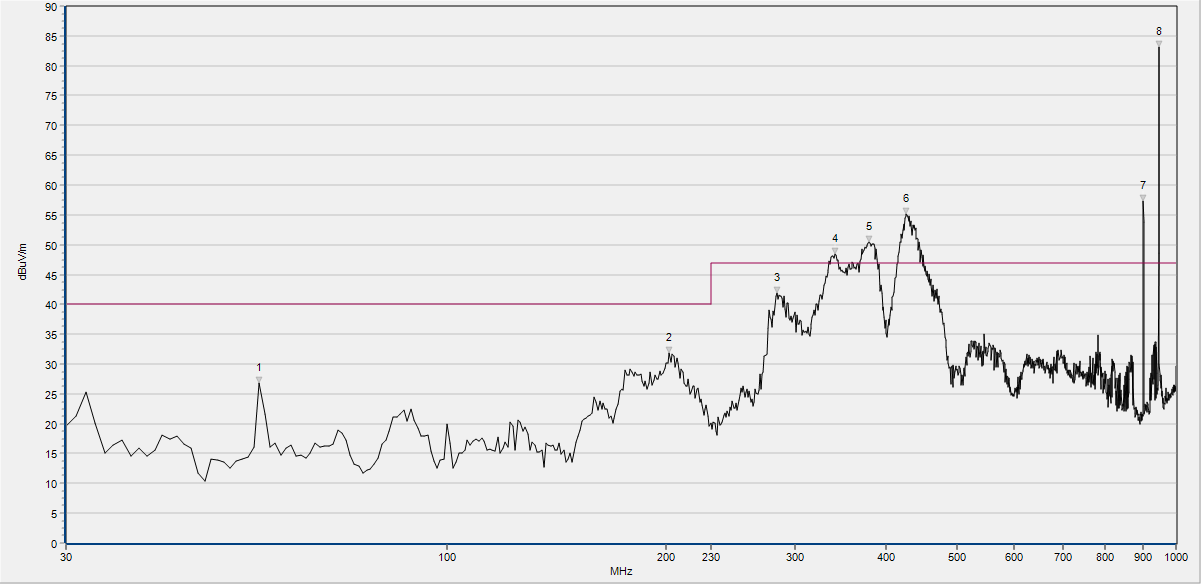

4. 当手机电池电量为85%，发现其辐射骚扰测试结果Fail，测试数据如下：

（Plot D：图中7，8号频点属于正常通信上下行频率，依据标准被豁免）

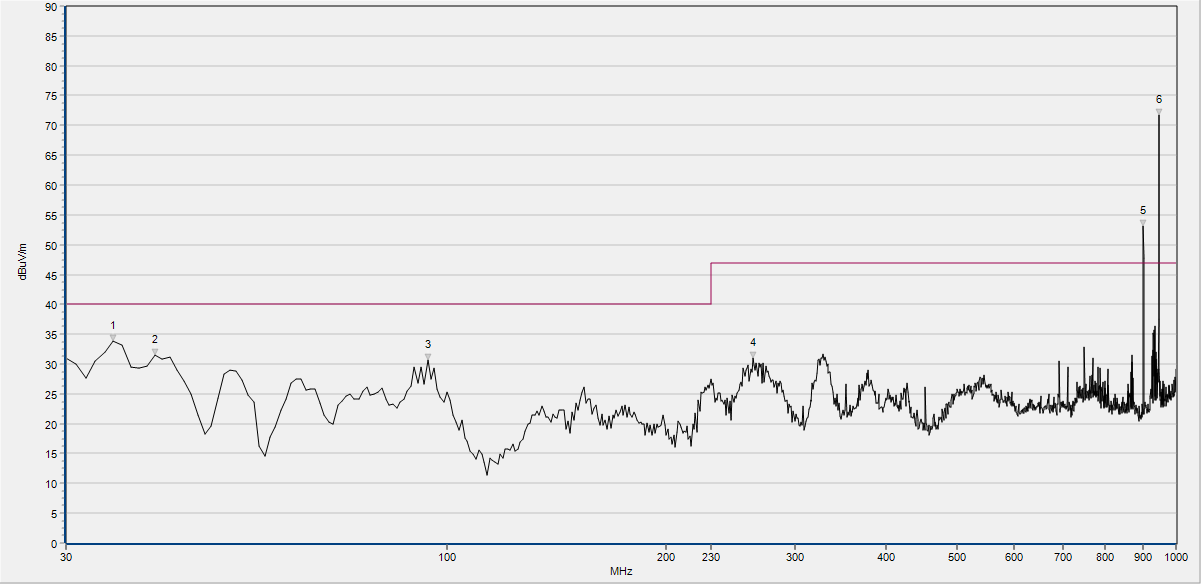

5. 当我们将手机电池电量为5%（手机能正常工作的最低电量），发现其辐射骚扰测试结果pass，测试数据如下：

（Plot E：图中5，6号频点属于正常通信上下行频率，依据标准被豁免）

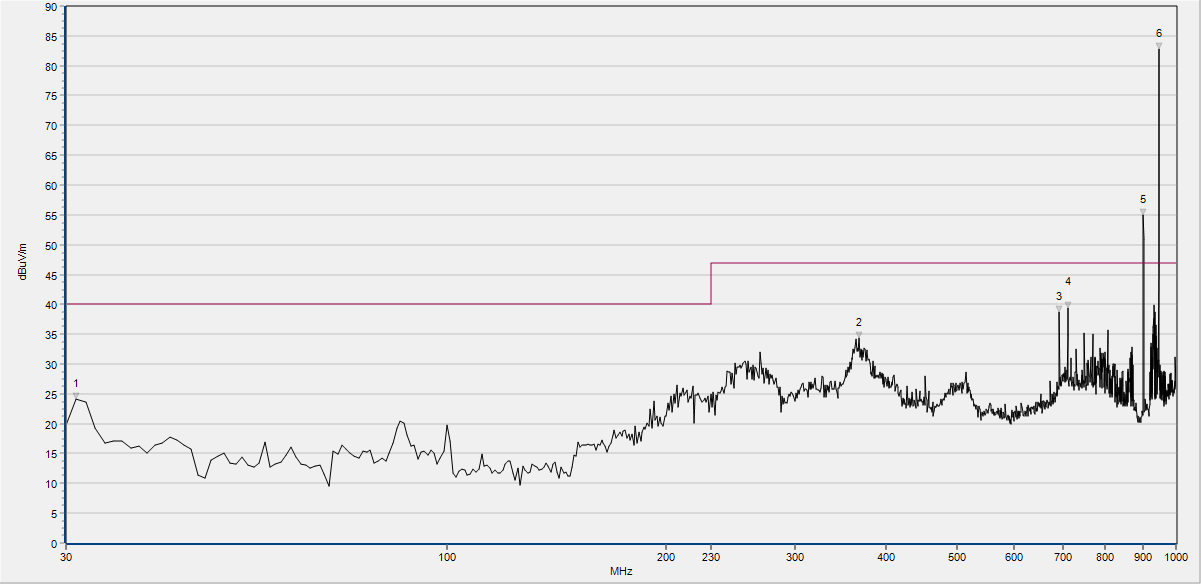

6. 当我们将手机电池电量为100%，发现其辐射骚扰测试结果pass，测试数据如下：

（Plot F：图中5，6号频点属于正常通信上下行频率，依据标准被豁免）

    由上述六组数据，不难看出手机电量不同，其辐射骚扰测试结果也不同。归纳起来，当手机趋近或处于饱和电压或亏电状态时，其辐射骚扰水平越低；饱和电压或亏电状态其辐射骚扰水平最低。这是什么原因呢？
    原来一般手机充电有以下几个过程：
    过程一  低电压预充电模式――针对电池电压过低的一种激活式充电；
    过程二  全速充电模式――或称恒流充电模式，对电压正常的电池以设计所允许的最大充电电持续充电；
    过程三  涓流充电模式――或称恒压充电模式，当电池电压达到或接近饱和电压（一般为4.20V时，控制充电电压保持恒定，逐渐减小充电电流；
    过程四  脉冲充电模式――也是一种恒压控制充电模式，在恒流充电模式后就会进入这种脉冲的恒压控制充电模式；
    过程五  充电截止模式。
        当手机电池电量为5%以下时，手机处于低电压预充电模式，这种激活式充电的电流相对较小，在充电电压不变的情况下，功率较小，因而产生的辐射骚扰水平较低；当手机电池电量为10%—85%时，手机处于全速充电模式，充电电流达到最大，在充电电压不变的情况下，功率最大，因而产生的辐射骚扰水平最高；当手机电池电量为90%以上时，手机处于涓流充电模式，这时电池电压趋于饱和电压，充电电流逐渐减小，在充电电压不变的情况下，功率减小，因而产生的辐射骚扰水平减小；当手机电池电量为100%时，手机处于充电截止模式，充电电流最小，在充电电压不变的情况下，功率最小，因而产生的辐射骚扰水平也最低。原文转自：摩尔检测
